Il meccanismo visto dalla tomografia
Fette originali della tomografia computerizzata del Frammento A, scaricate dall’archivio pubblico Harvard Dataverse.
La tomografia computerizzata (TC) riprende il reperto con i raggi X da migliaia di angolazioni e ricostruisce al computer il suo interno, strato per strato. Così si vedono le ruote nascoste dentro il bronzo corroso, senza toccare il frammento.
Le immagini di questa pagina sono fette originali della scansione A6 del Frammento A, il più grande. I dati sono stati raccolti ad Atene nel 2005 da X-Tek Systems e sono pubblicati su Harvard Dataverse (Antikythera Fragment A scan A6), a corredo dell’articolo di Pakzad et al. su PLOS ONE (2018). Sono state scaricate da lì e ridotte di formato per il web; la scritta sotto ogni immagine ne indica la provenienza.
Le fette sono parallele alle ruote, una ogni 0,1 mm: 544 in tutto, dal davanti verso il retro del frammento. Qui ne sono mostrate otto.

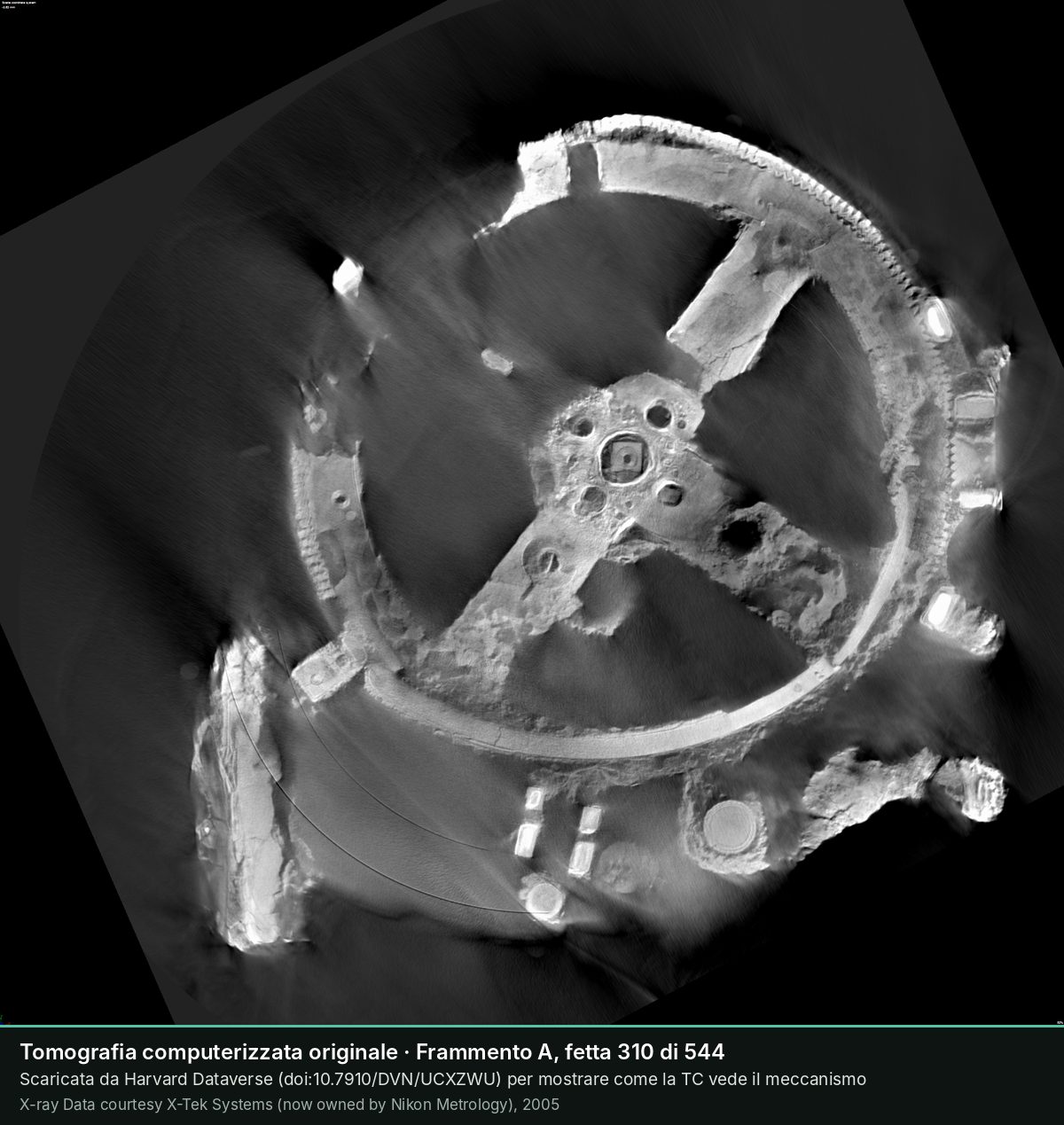

La ruota principale b1, con i quattro raggi e il mozzo centrale.

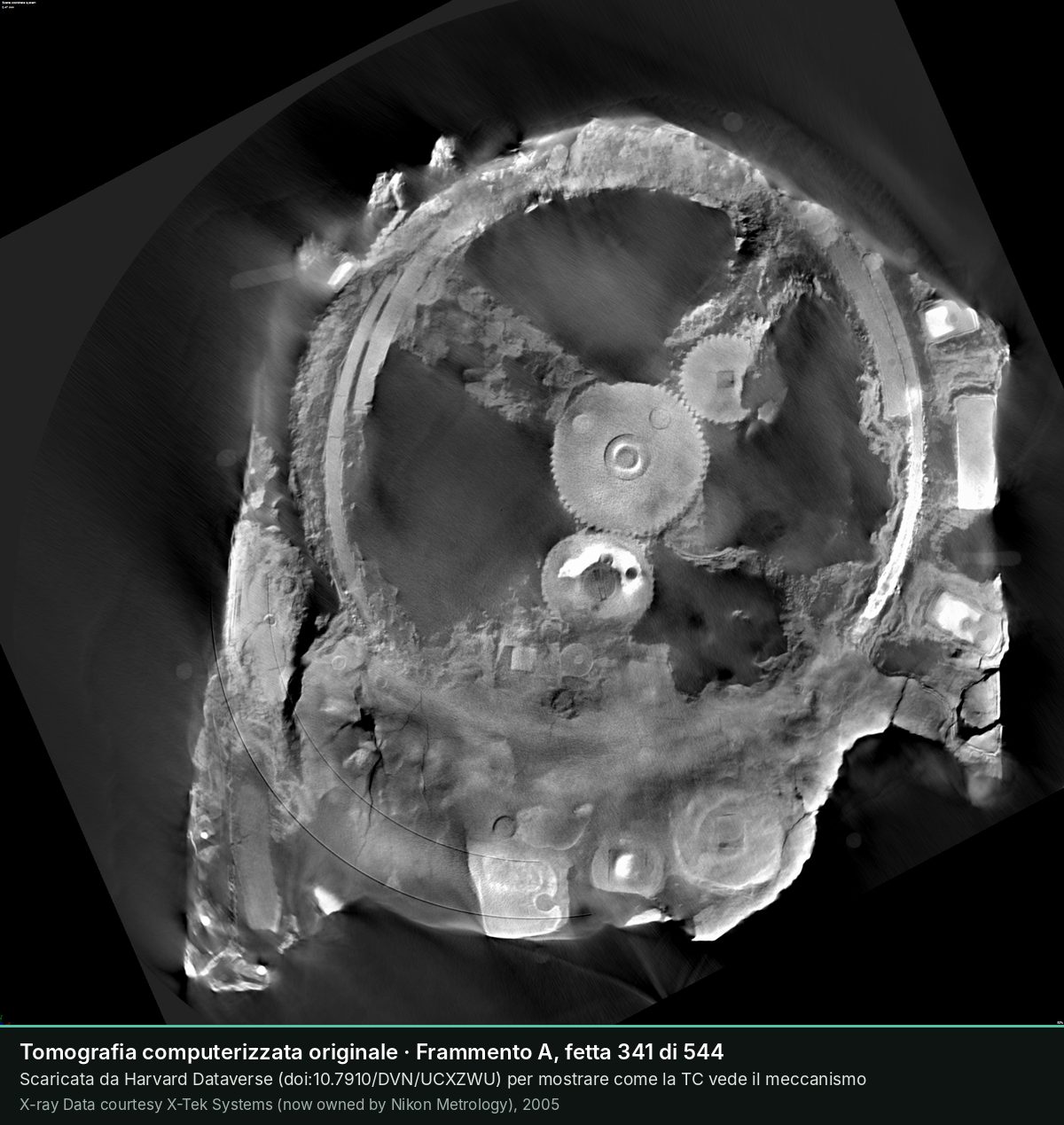

Al centro di b1 la ruota b2; accanto, una ruota più piccola che ingrana con lei.

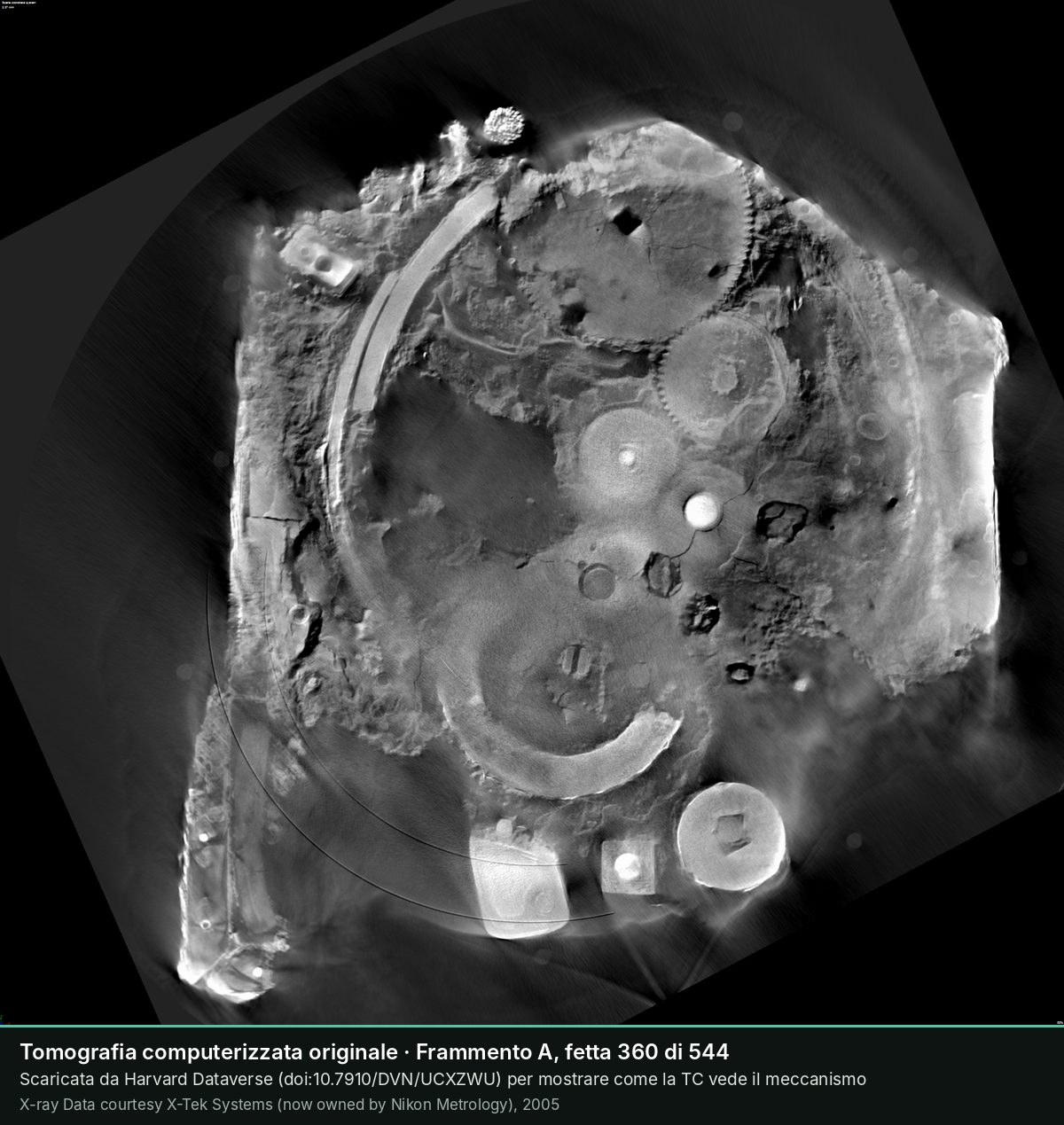

Dietro b1 compaiono altre ruote dentate.

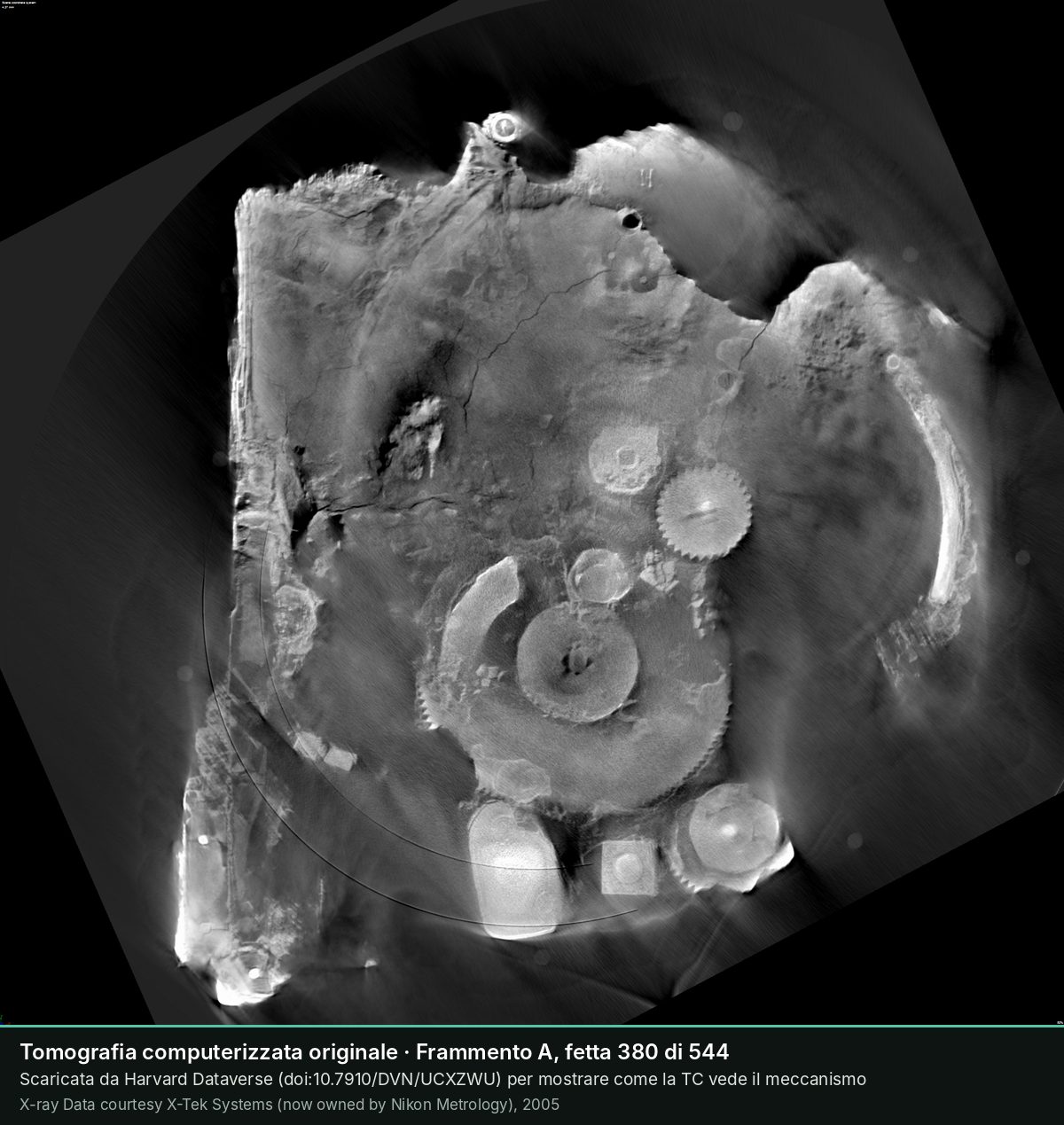

Più in profondità: un grande disco e ruote più piccole.

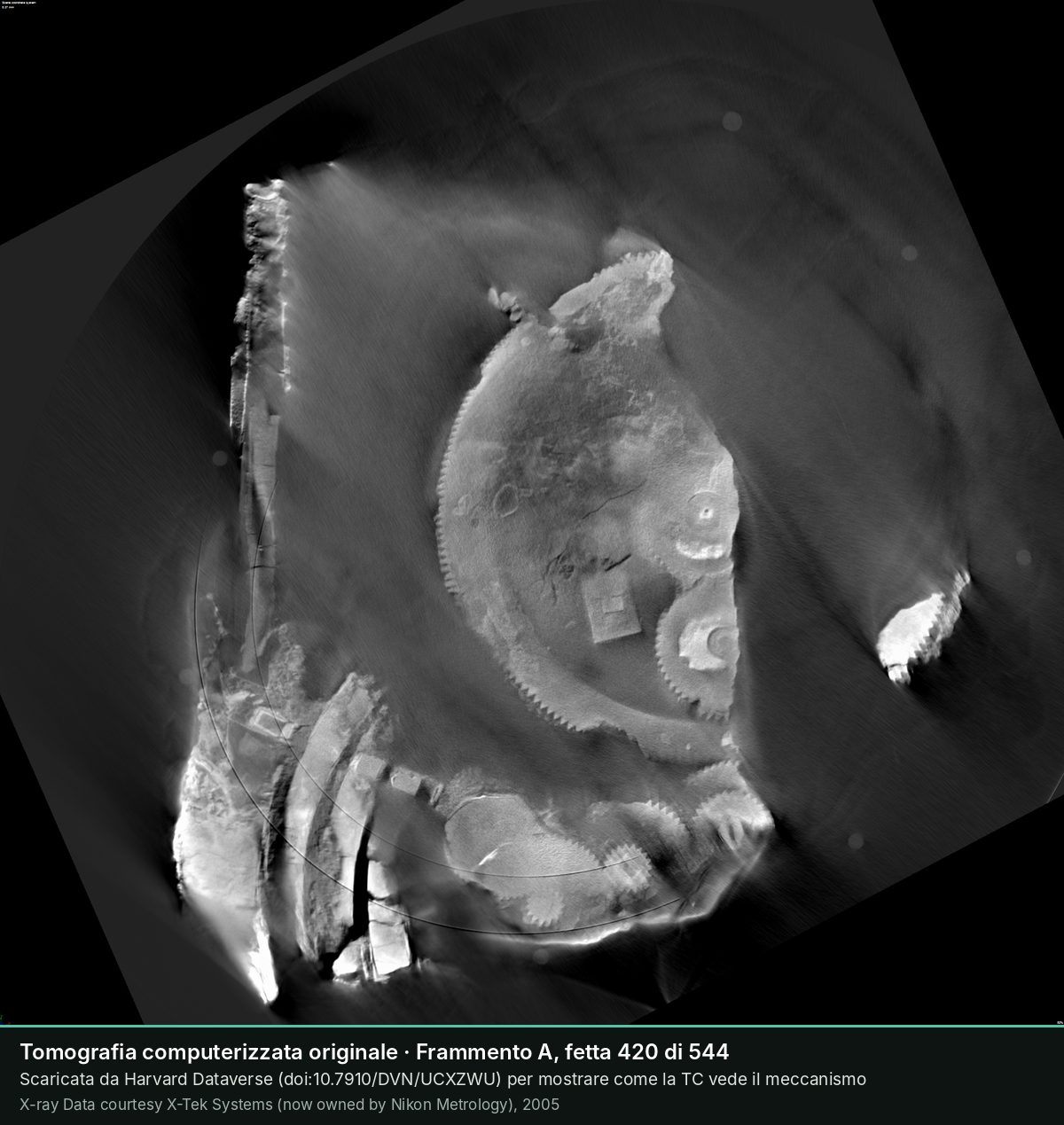

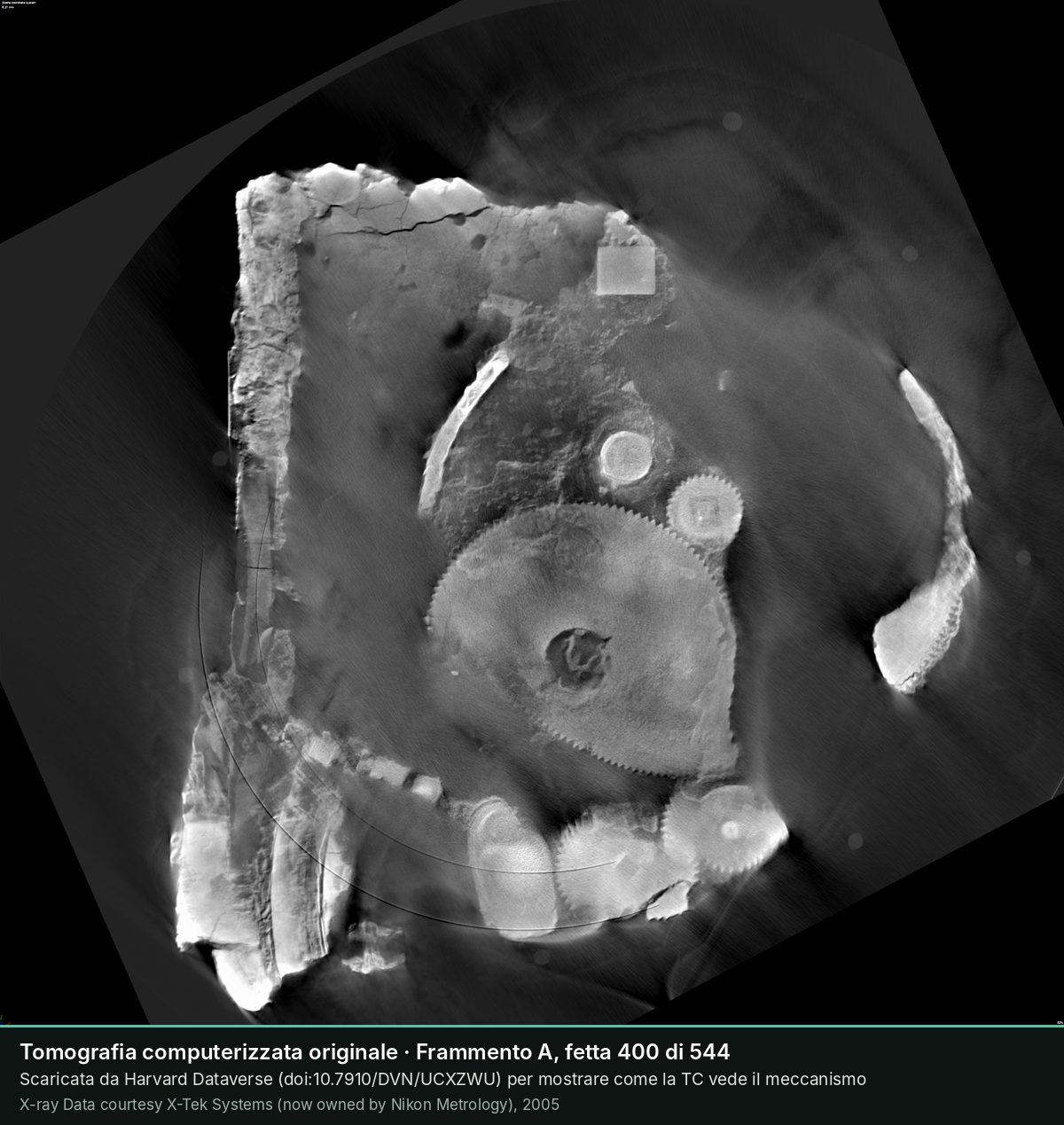

Una grande ruota dai denti fitti e, accanto, una ruota piccola che ingrana con lei.

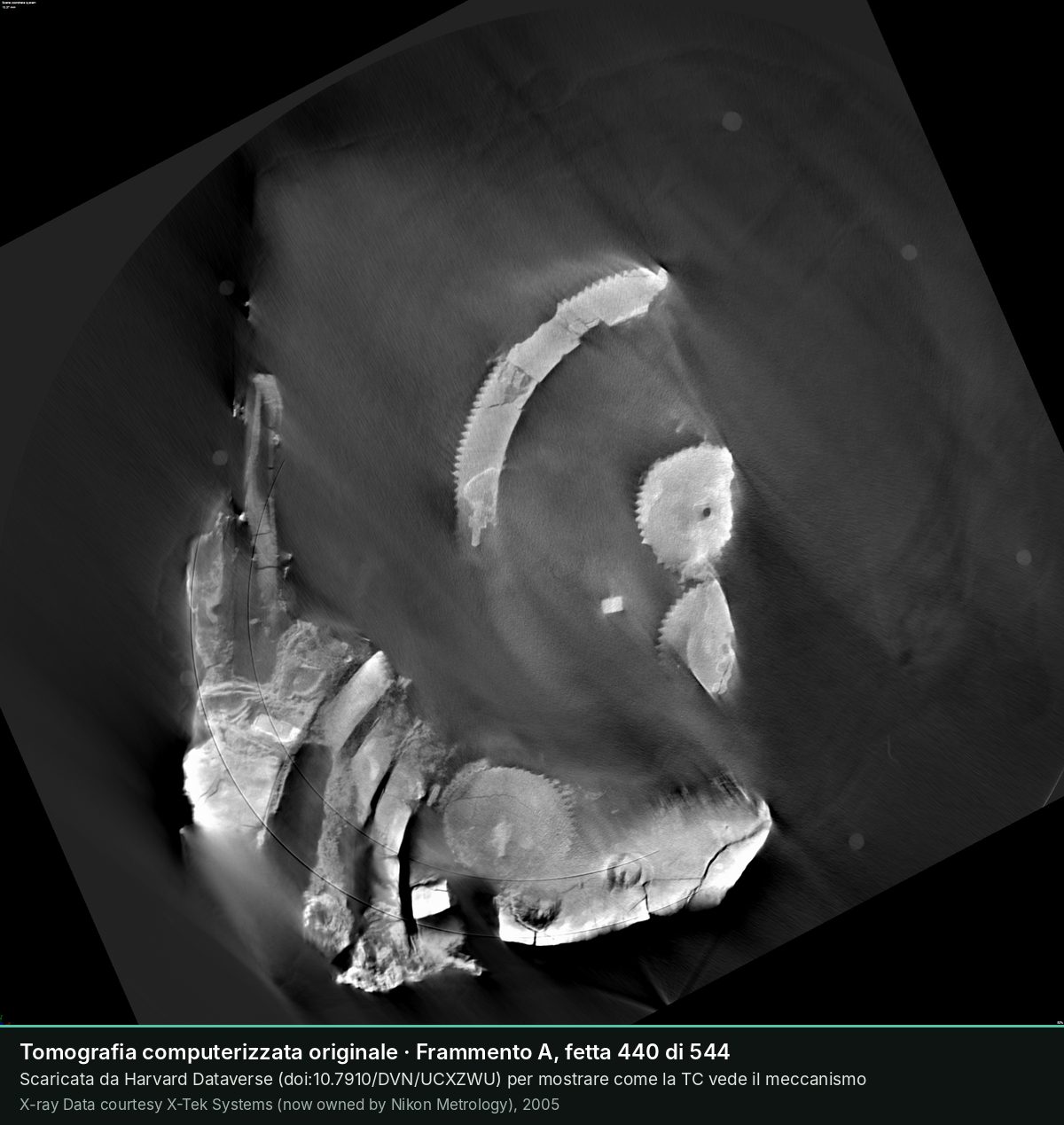

Il bordo dentato di una grande ruota e, a destra, ruote più piccole.
Verso il retro: l’arco dentato di una grande ruota e due ruote più piccole affiancate.

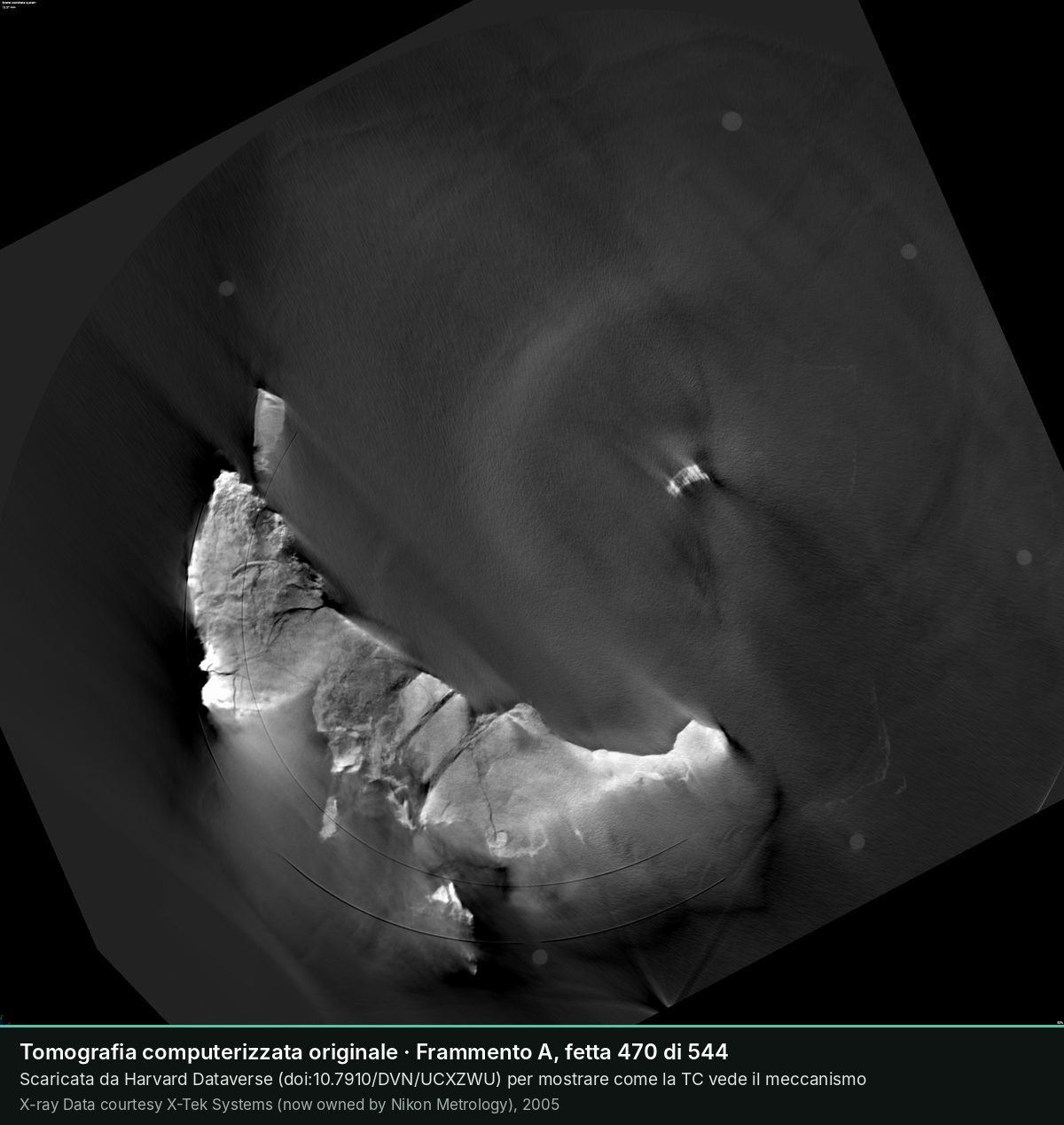

Il retro del frammento: una lastra piatta.
