El mecanismo visto por la tomografía
Cortes originales de la tomografía computarizada del Fragmento A, descargados del archivo público Harvard Dataverse.
La tomografía computarizada (TC) toma imágenes del objeto con rayos X desde miles de ángulos y reconstruye en el ordenador su interior, capa por capa. Así se ven las ruedas ocultas dentro del bronce corroído, sin tocar el fragmento.
Las imágenes de esta página son cortes originales del escaneo A6 del Fragmento A, el más grande. Los datos fueron recogidos en Atenas en 2005 por X-Tek Systems y están publicados en Harvard Dataverse (Antikythera Fragment A scan A6), junto con el artículo de Pakzad et al. en PLOS ONE (2018). Se descargaron de allí y se redujeron de tamaño para la web; el texto bajo cada imagen indica su procedencia.
Los cortes son paralelos a las ruedas, uno cada 0,1 mm: 544 en total, desde la parte delantera hasta la trasera del fragmento. Aquí se muestran ocho.

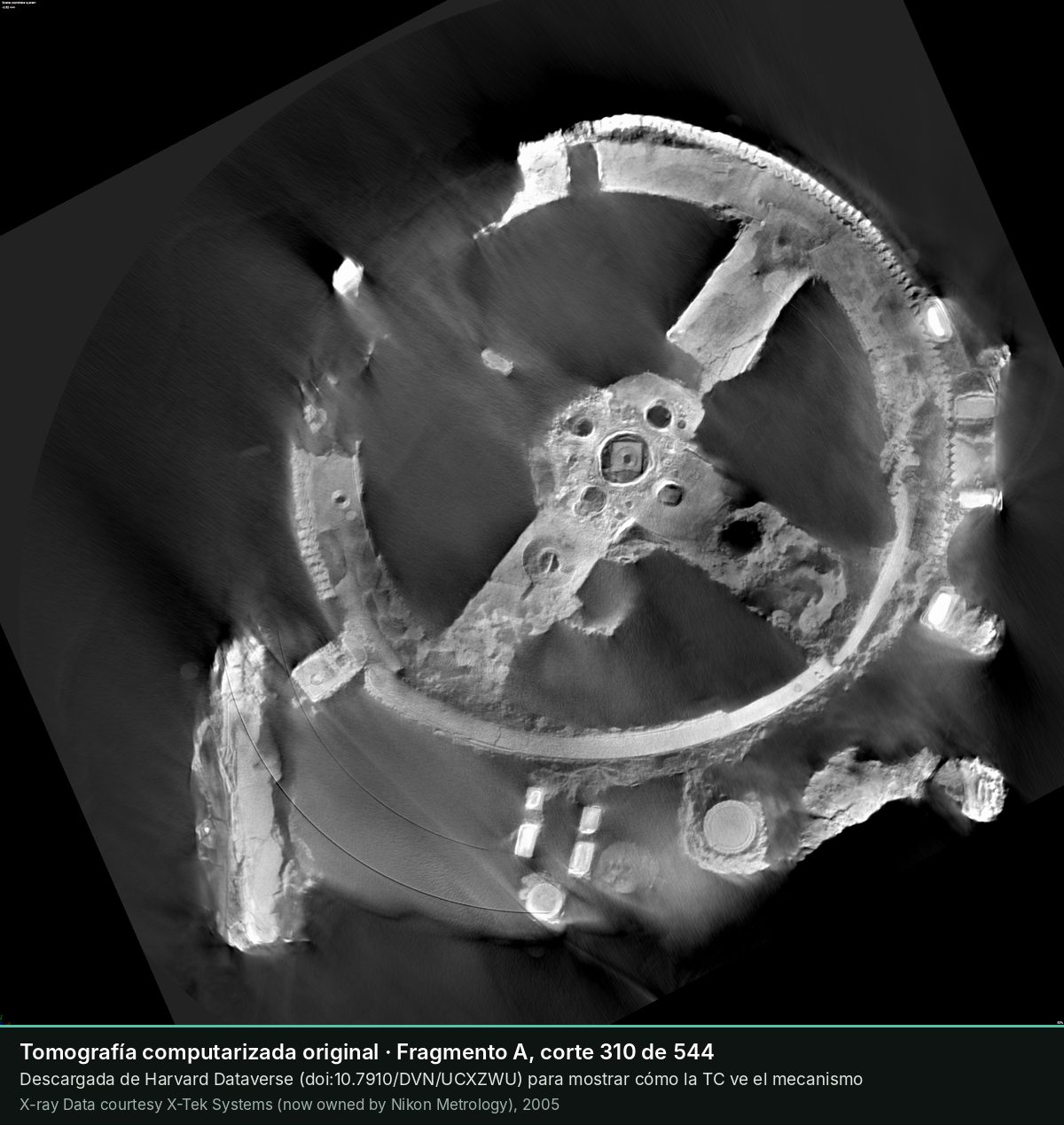

La rueda principal b1, con sus cuatro radios y el cubo central.

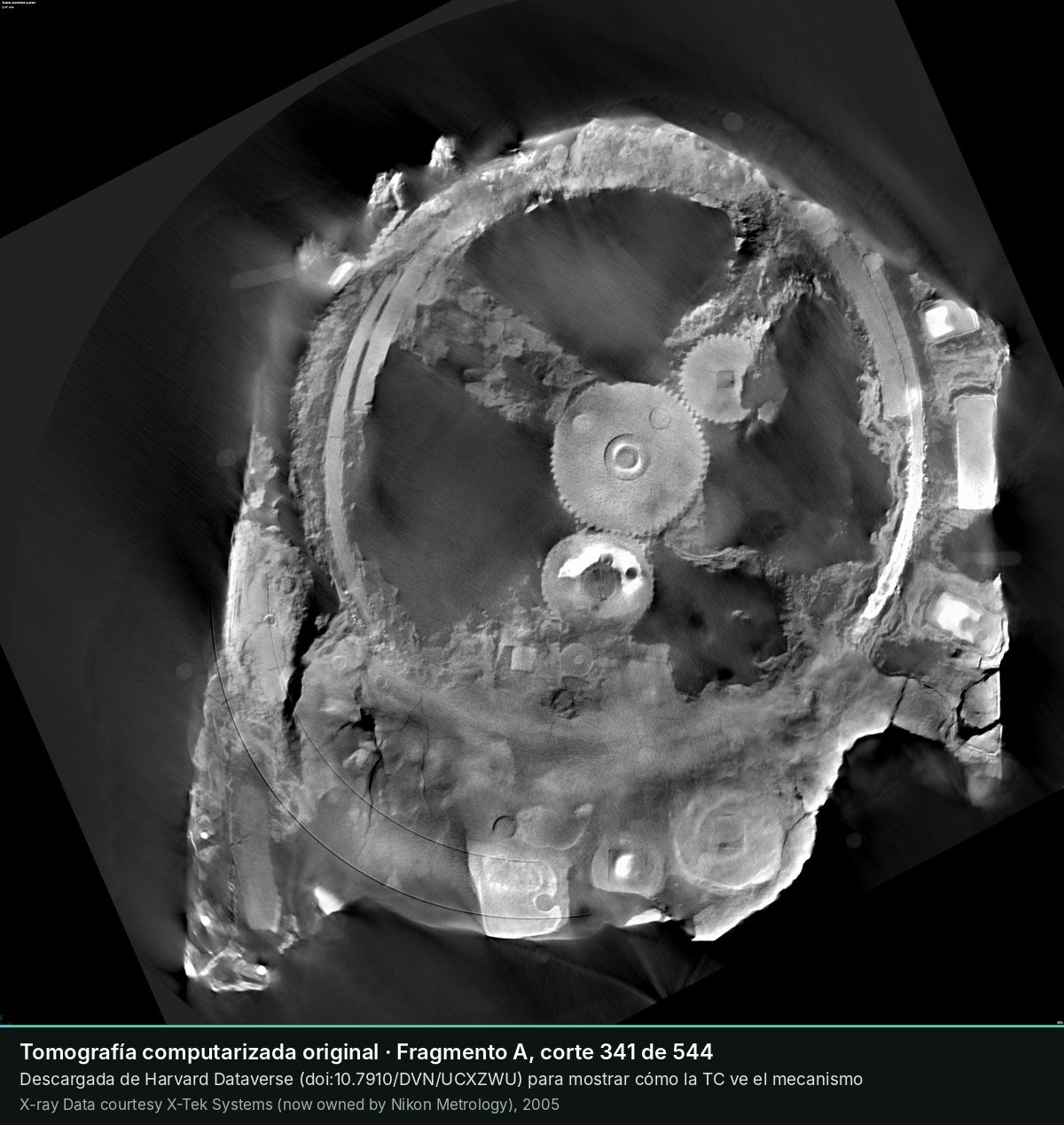

En el centro de b1, la rueda b2 y, a su lado, una rueda más pequeña que engrana con ella.

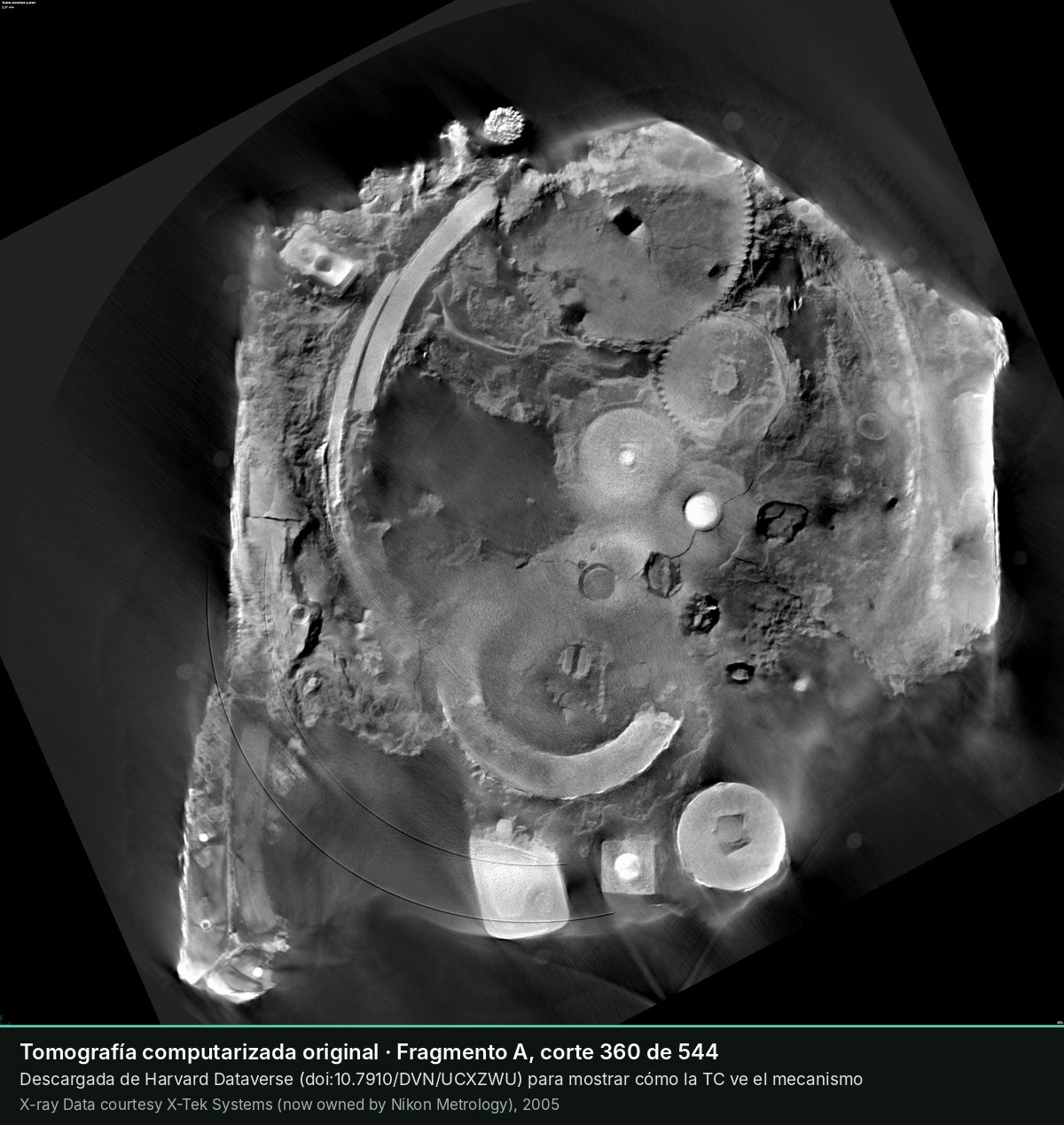

Detrás de b1 aparecen otras ruedas dentadas.

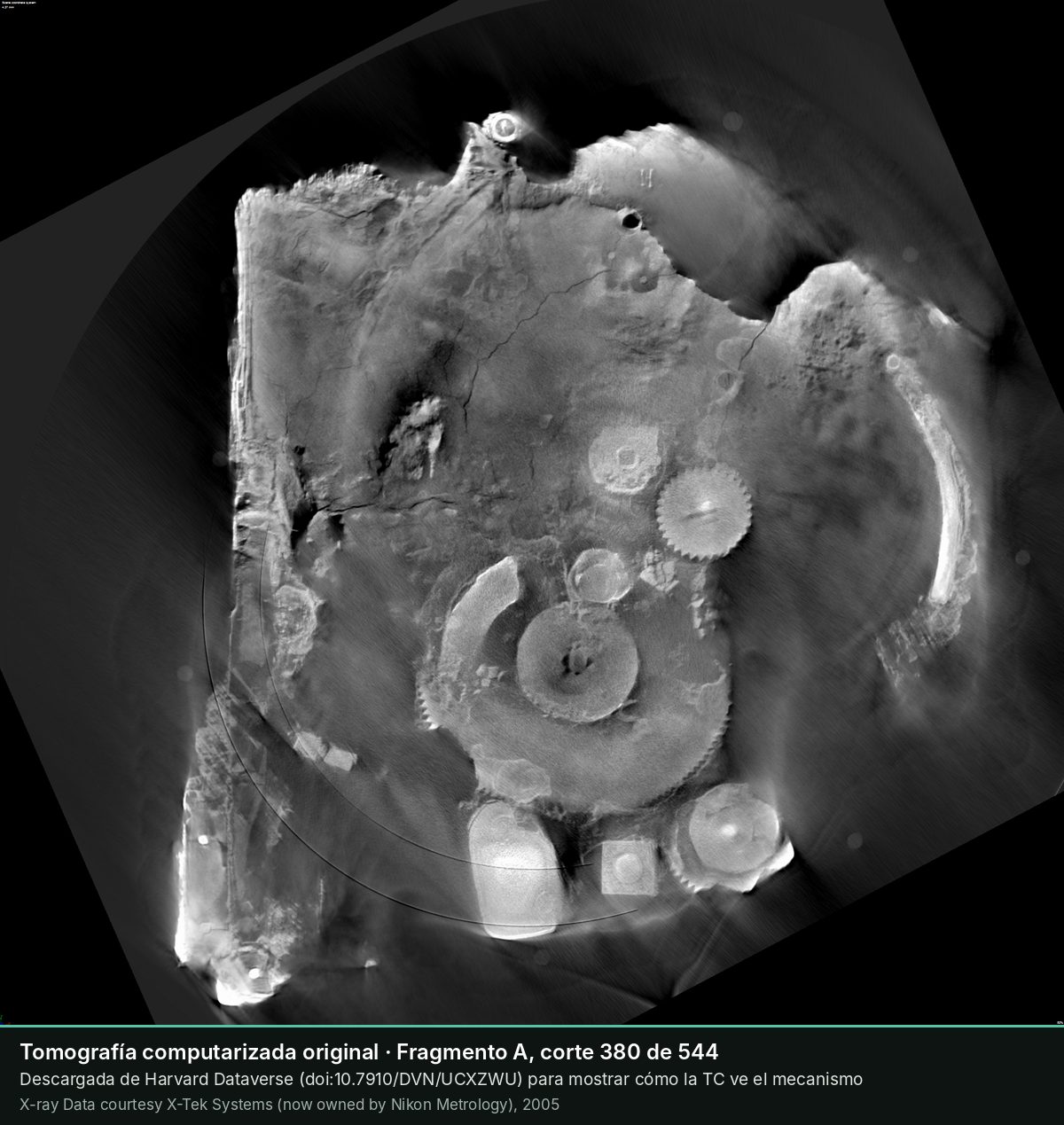

Más adentro: un gran disco y ruedas más pequeñas.

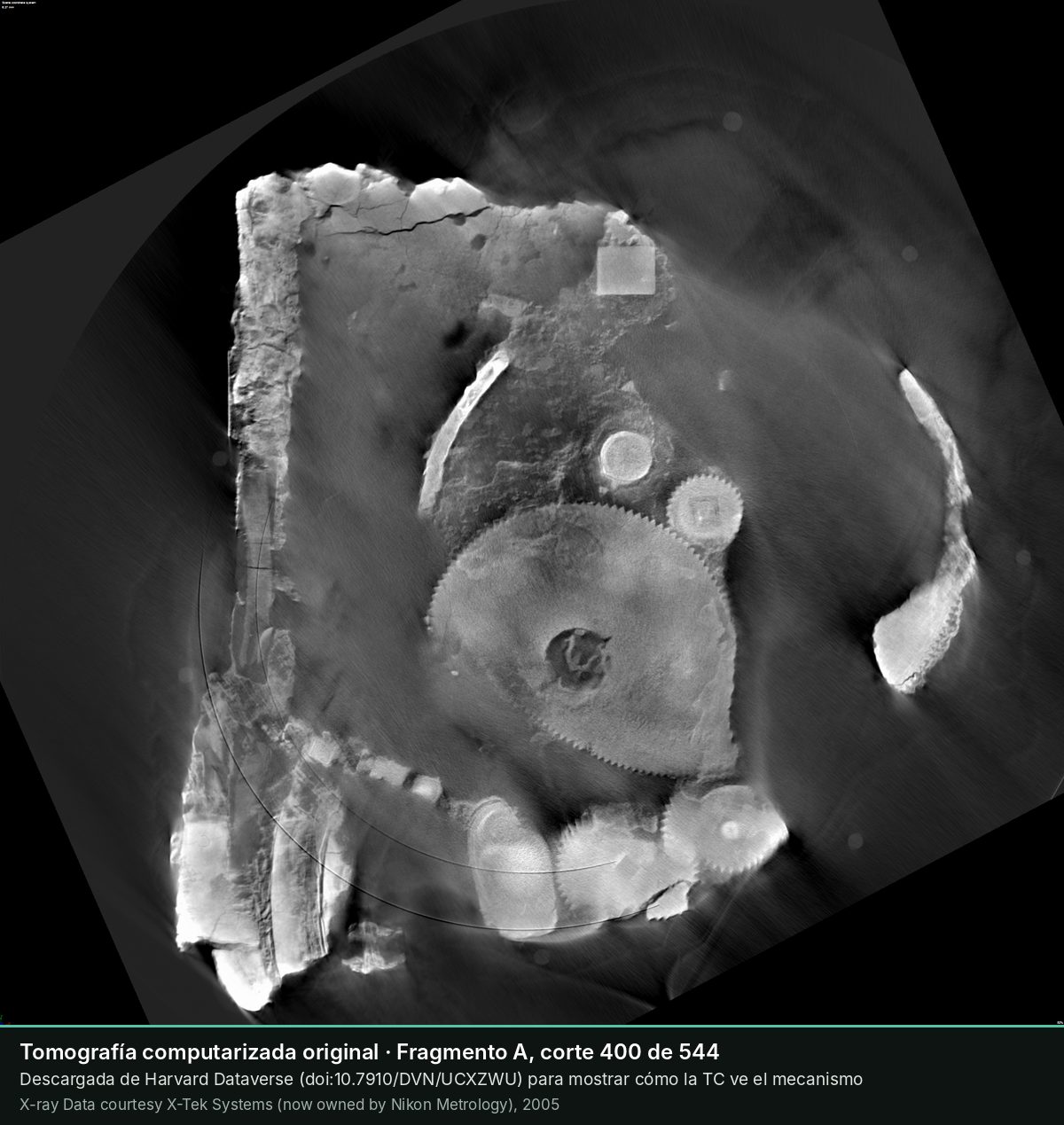

Una gran rueda de dientes finos y, a su lado, una rueda pequeña que engrana con ella.

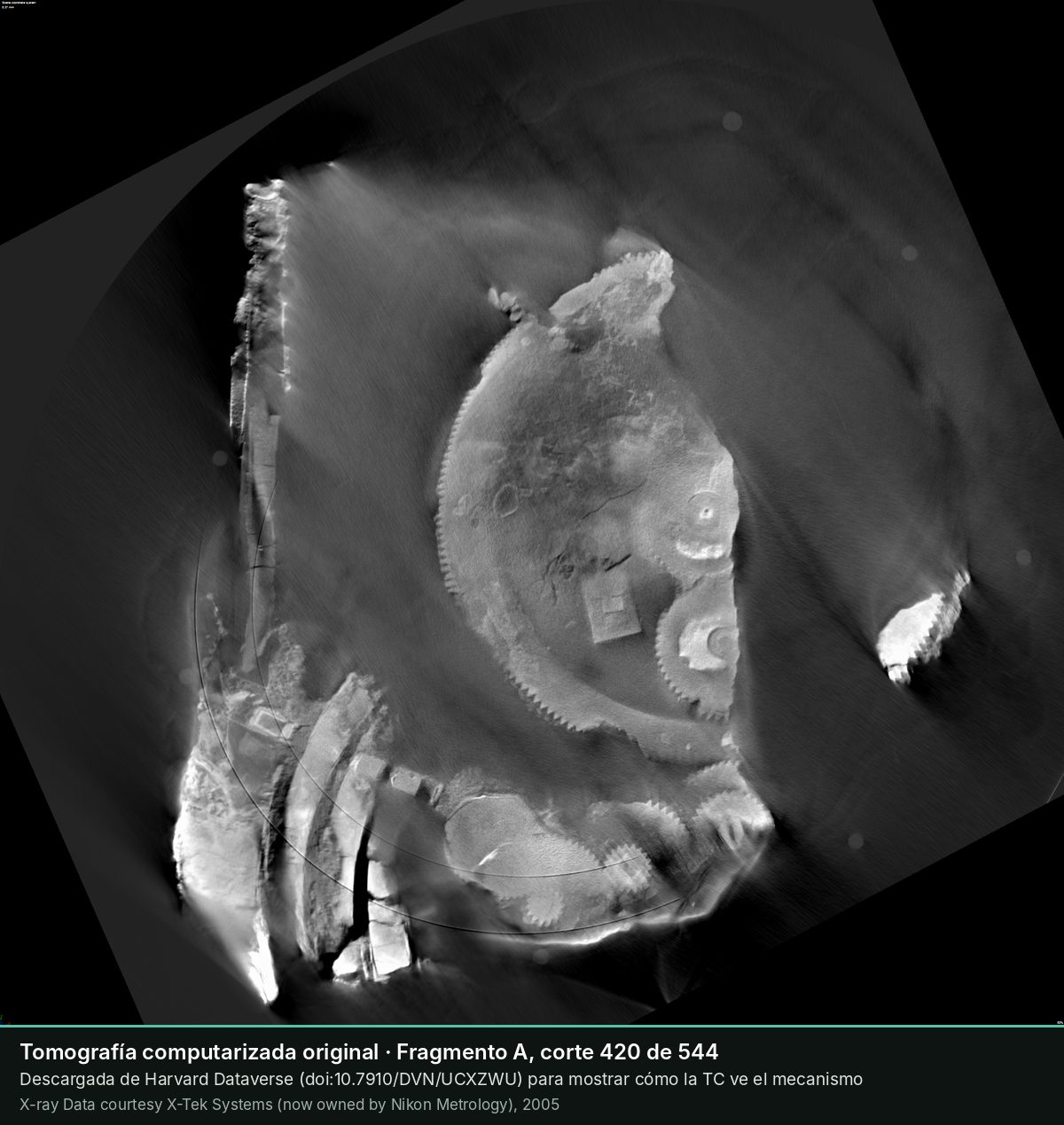

El borde dentado de una gran rueda y, a la derecha, ruedas más pequeñas.

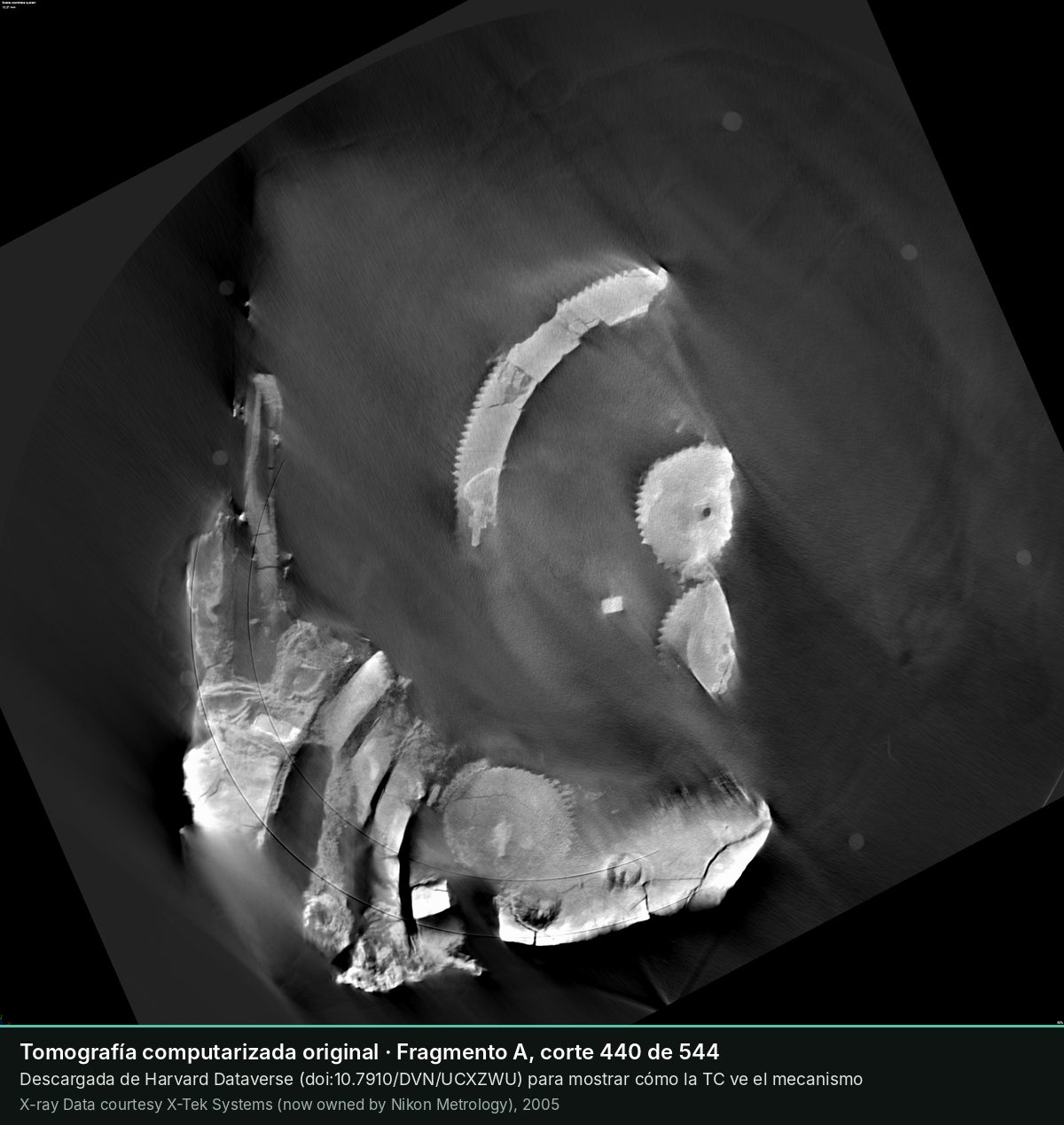

Hacia atrás: el arco dentado de una gran rueda y dos ruedas más pequeñas, una junto a otra.

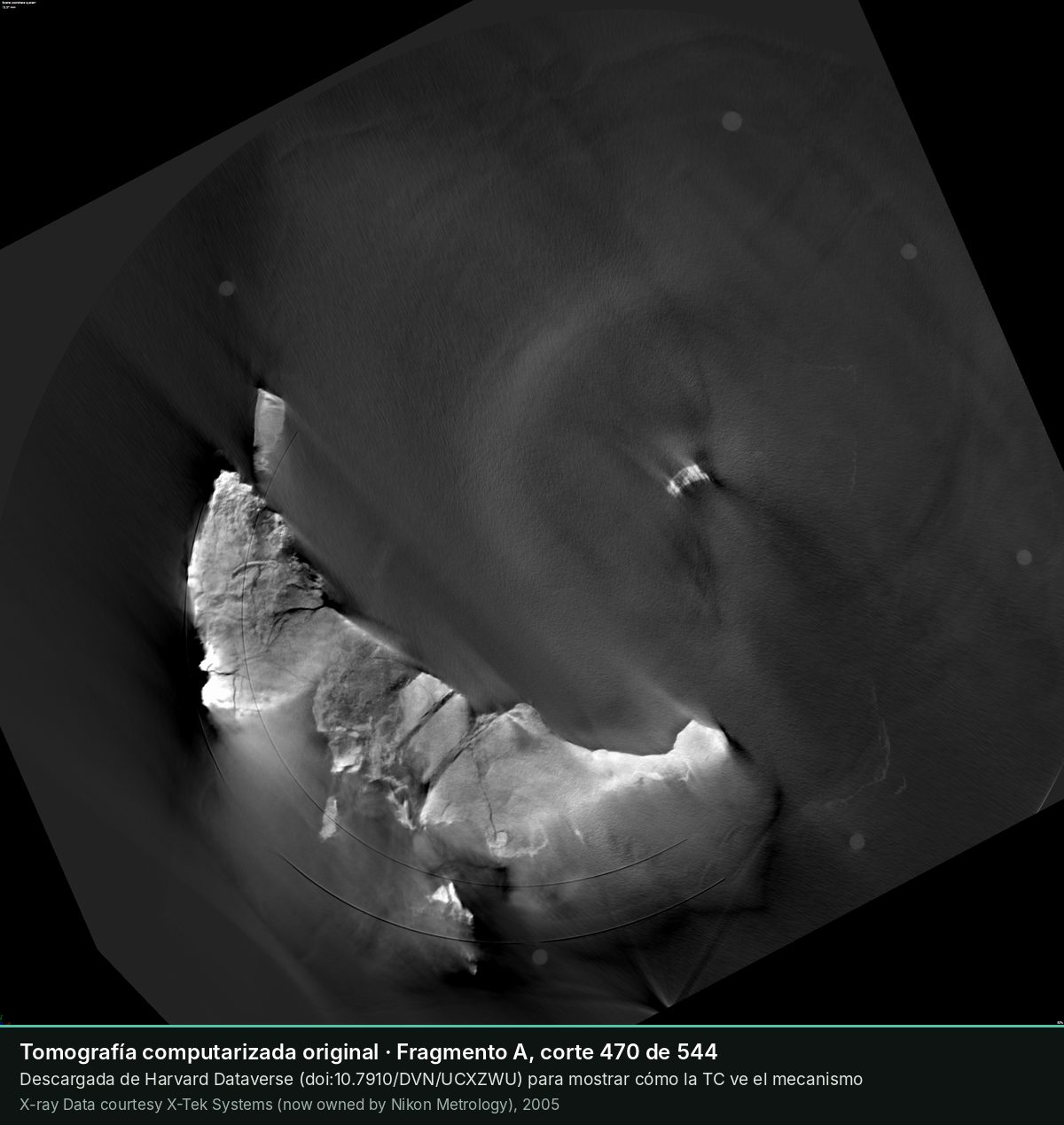

La parte trasera del fragmento: una placa plana.
Créditos
Datos: Antikythera Fragment A scan A6, Harvard Dataverse, doi:10.7910/DVN/UCXZWU (depositados por Adam Gibson, UCL). X-ray Data courtesy X-Tek Systems (now owned by Nikon Metrology), 2005. Equipment loaned by X-Tek Systems Ltd (now owned by Nikon Metrology) was used to collect the data. Los datos se distribuyen con licencia Creative Commons Attribution (CC BY).
