Ο Μηχανισμός μέσα από την τομογραφία
Πρωτότυπες τομές της αξονικής τομογραφίας του Θραύσματος A, από το δημόσιο αρχείο Harvard Dataverse.
Η αξονική τομογραφία απεικονίζει το αντικείμενο με ακτίνες X από χιλιάδες γωνίες και ανασυνθέτει στον υπολογιστή το εσωτερικό του, στρώμα προς στρώμα. Έτσι φαίνονται οι τροχοί που κρύβονται μέσα στον διαβρωμένο ορείχαλκο, χωρίς να αγγίξει κανείς το θραύσμα.
Οι εικόνες αυτής της σελίδας είναι πρωτότυπες τομές της σάρωσης A6 του Θραύσματος A, του μεγαλύτερου. Τα δεδομένα συλλέχθηκαν στην Αθήνα το 2005 από την X-Tek Systems και είναι δημοσιευμένα στο Harvard Dataverse (Antikythera Fragment A scan A6), μαζί με το άρθρο των Pakzad et al. στο PLOS ONE (2018). Ελήφθησαν από εκεί και σμικρύνθηκαν για το διαδίκτυο· το κείμενο κάτω από κάθε εικόνα δηλώνει την προέλευσή της.
Οι τομές είναι παράλληλες με τους τροχούς, μία ανά 0,1 mm: 544 συνολικά, από την εμπρός προς την πίσω πλευρά του θραύσματος. Εδώ παρουσιάζονται οκτώ.

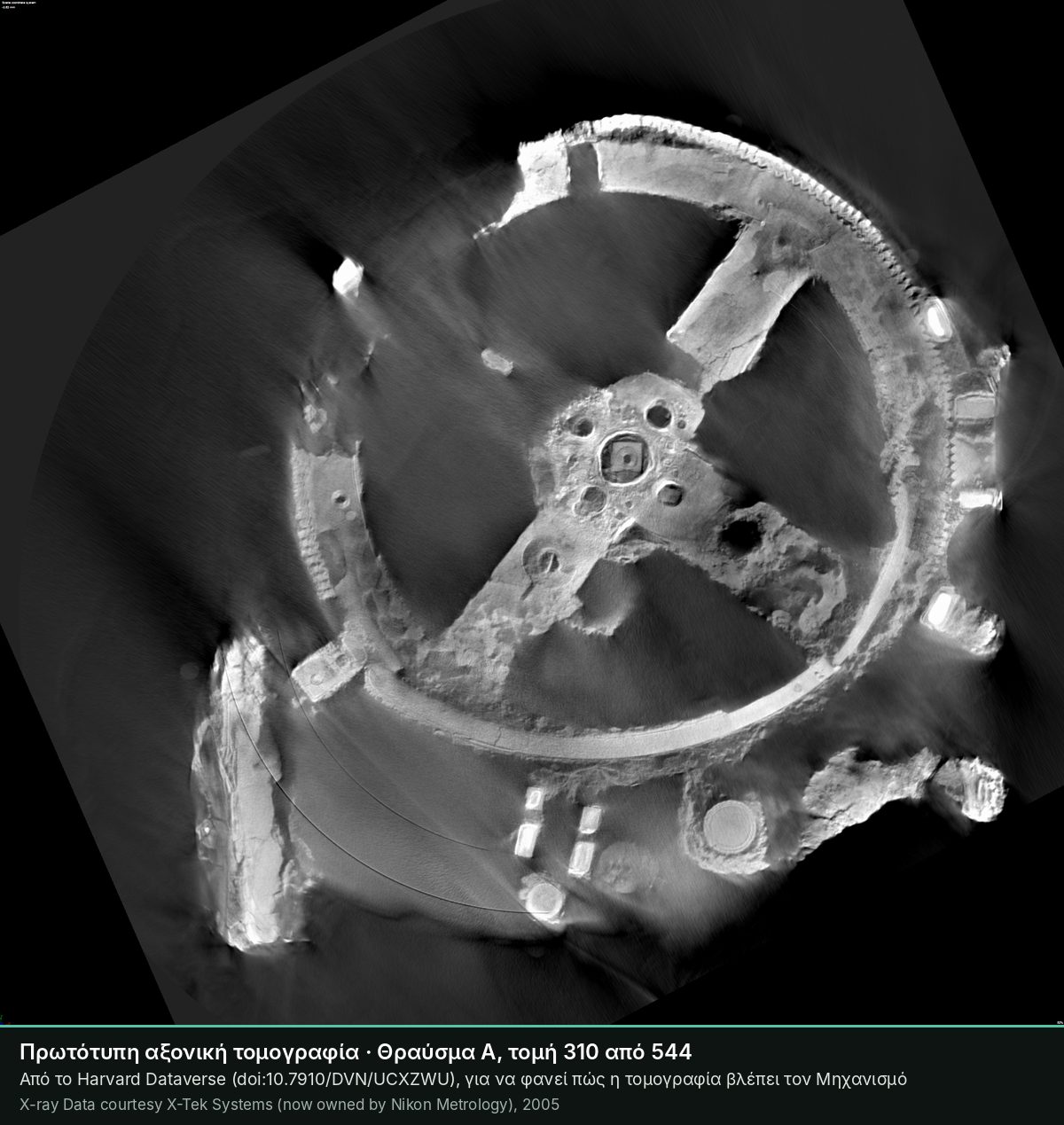

Ο κύριος τροχός b1, με τις τέσσερις ακτίνες και την κεντρική πλήμνη.

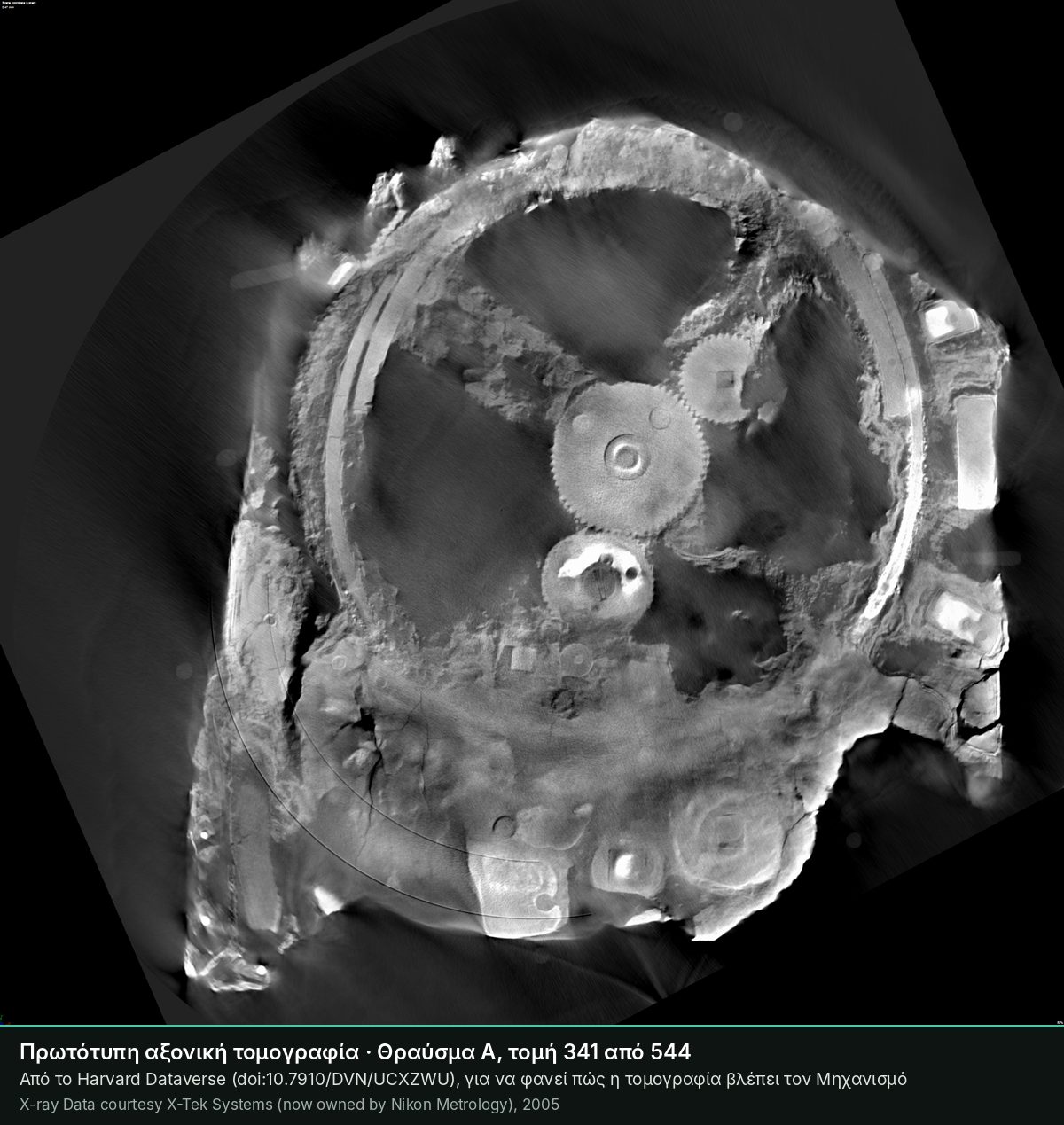

Στο κέντρο του b1 ο τροχός b2 και, δίπλα του, ένας μικρότερος τροχός που εμπλέκεται μαζί του.

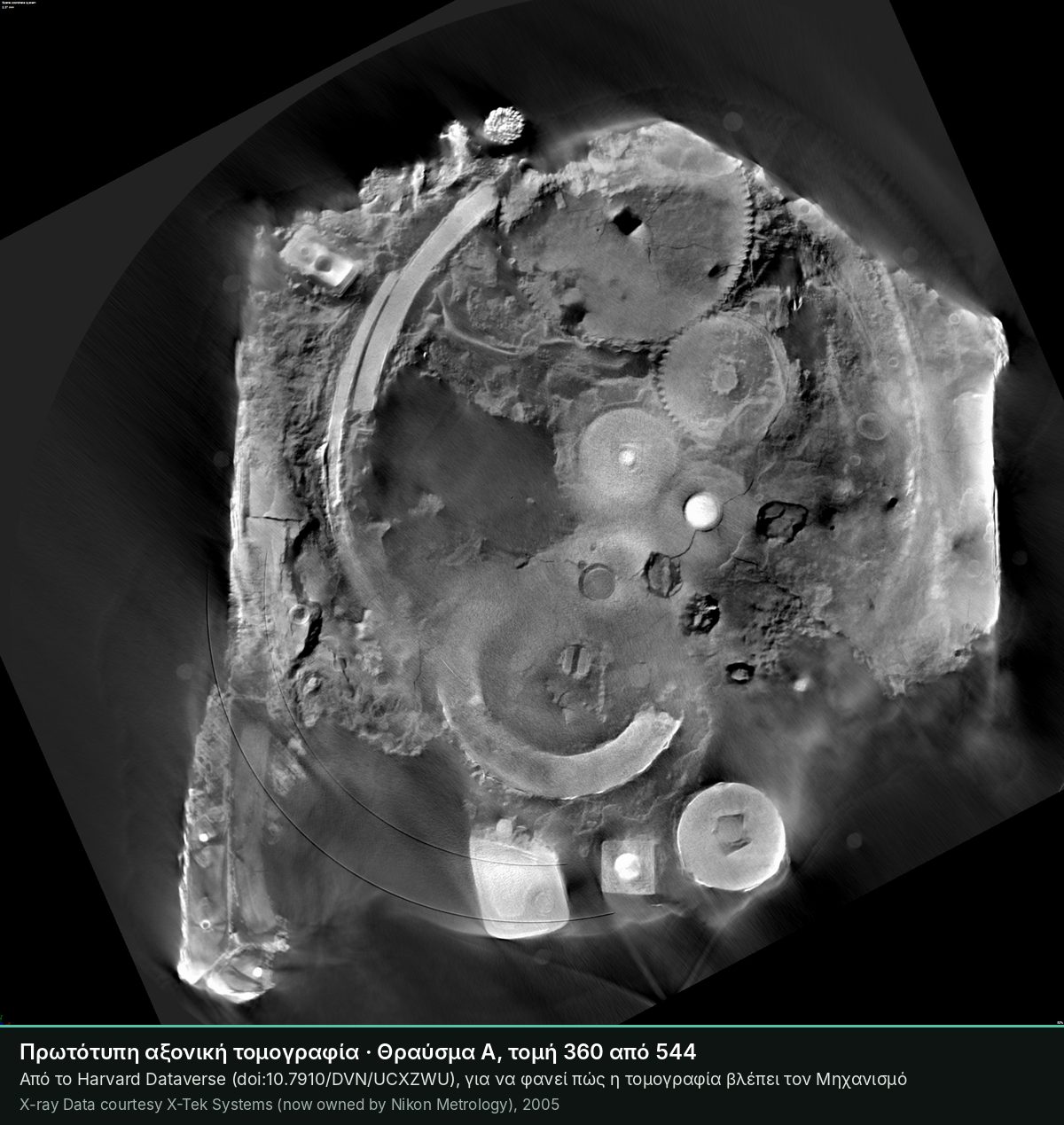

Πίσω από τον b1 εμφανίζονται κι άλλοι οδοντωτοί τροχοί.

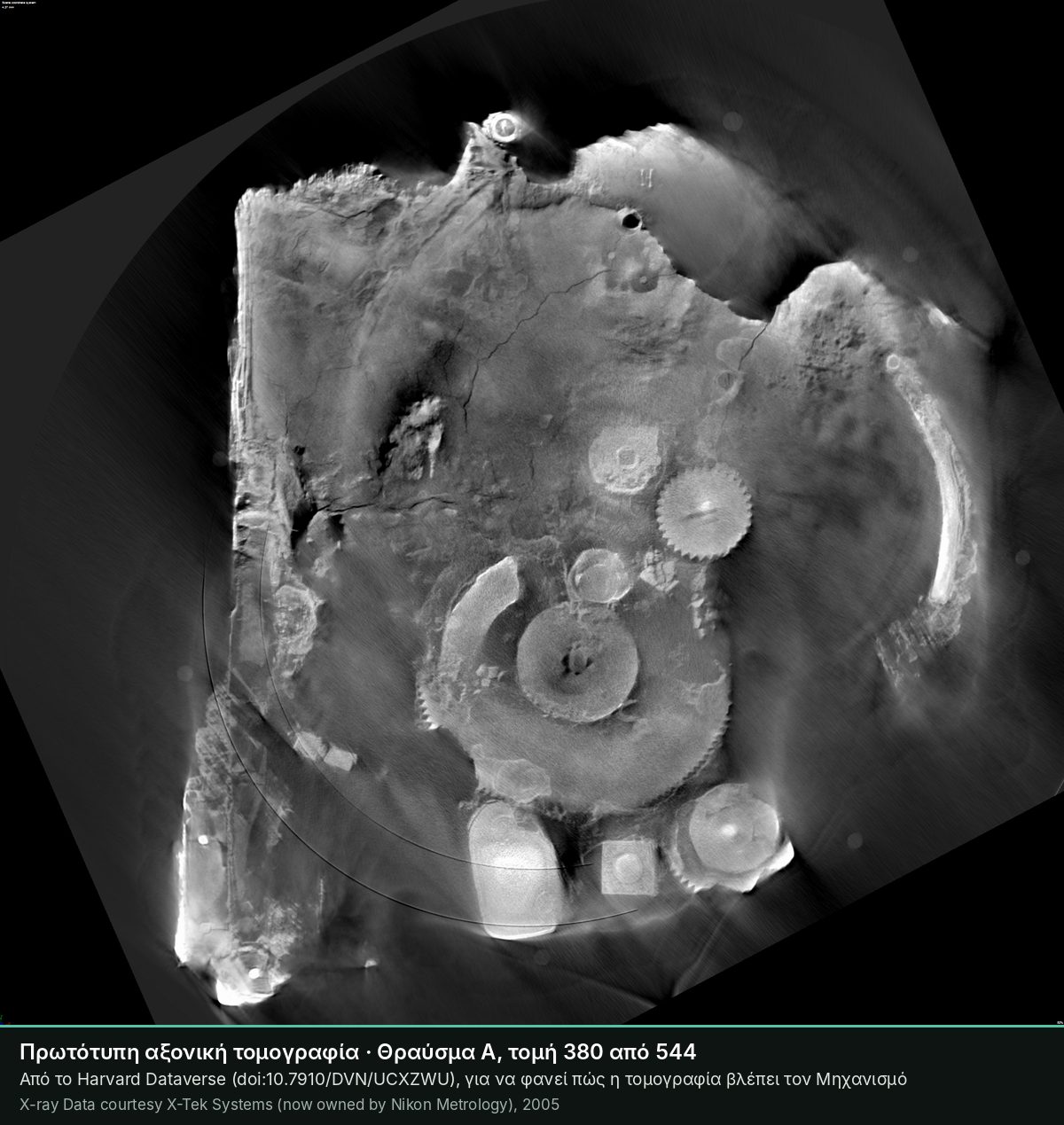

Βαθύτερα: ένας μεγάλος δίσκος και μικρότεροι τροχοί.

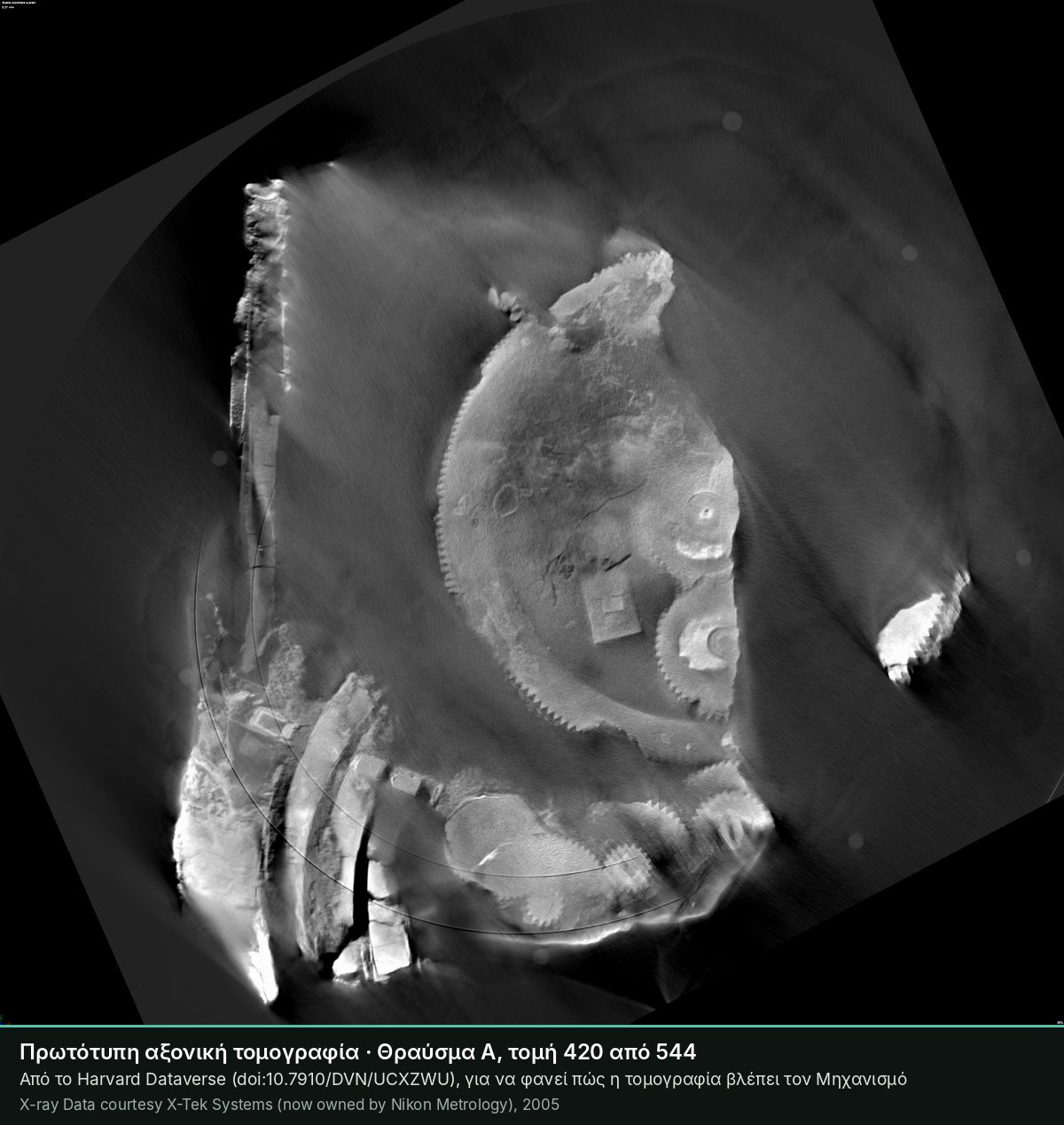

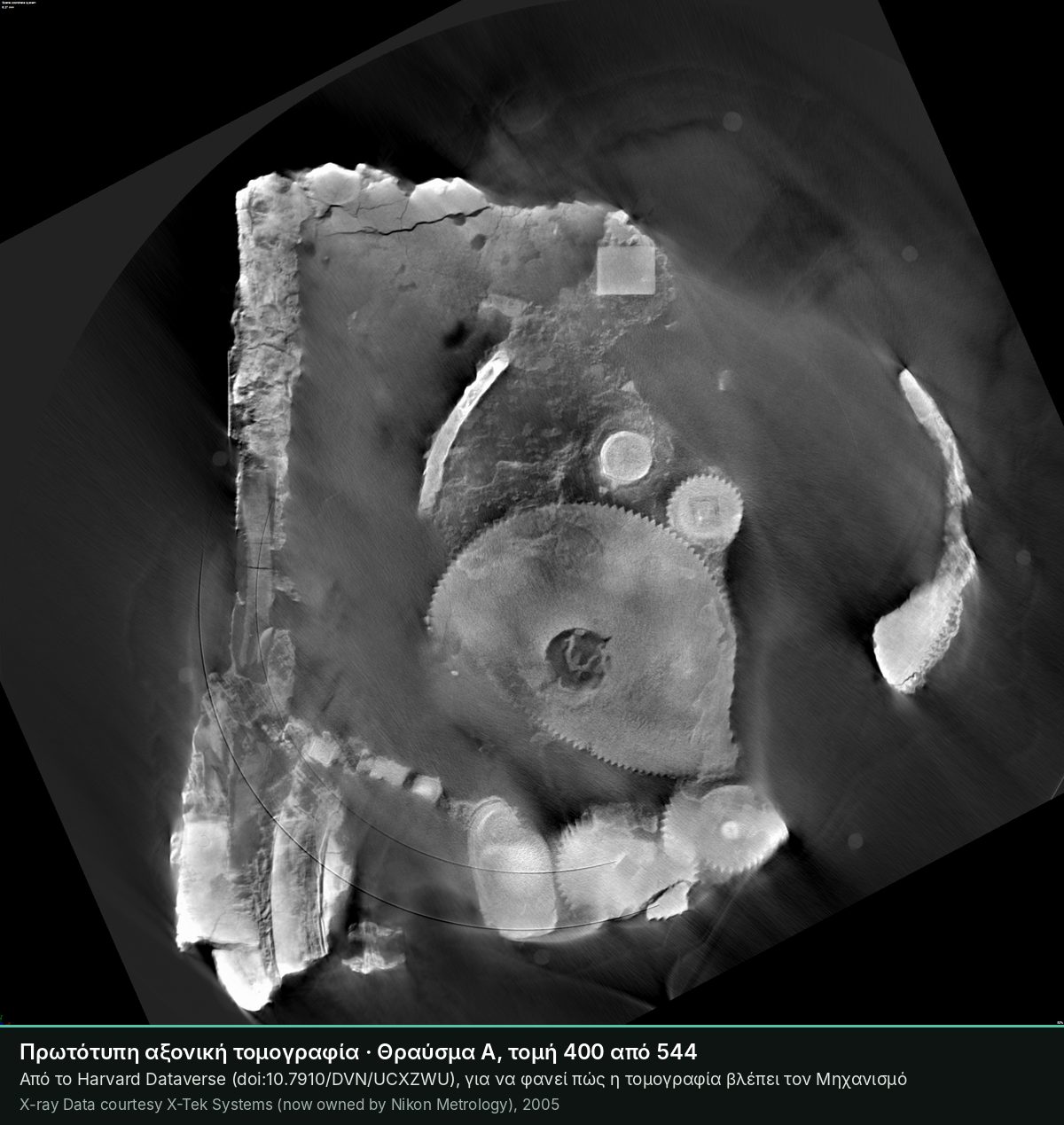

Ένας μεγάλος τροχός με πυκνά δόντια και, δίπλα του, ένας μικρός τροχός που εμπλέκεται μαζί του.
Η οδοντωτή περιφέρεια ενός μεγάλου τροχού και, δεξιά, μικρότεροι τροχοί.

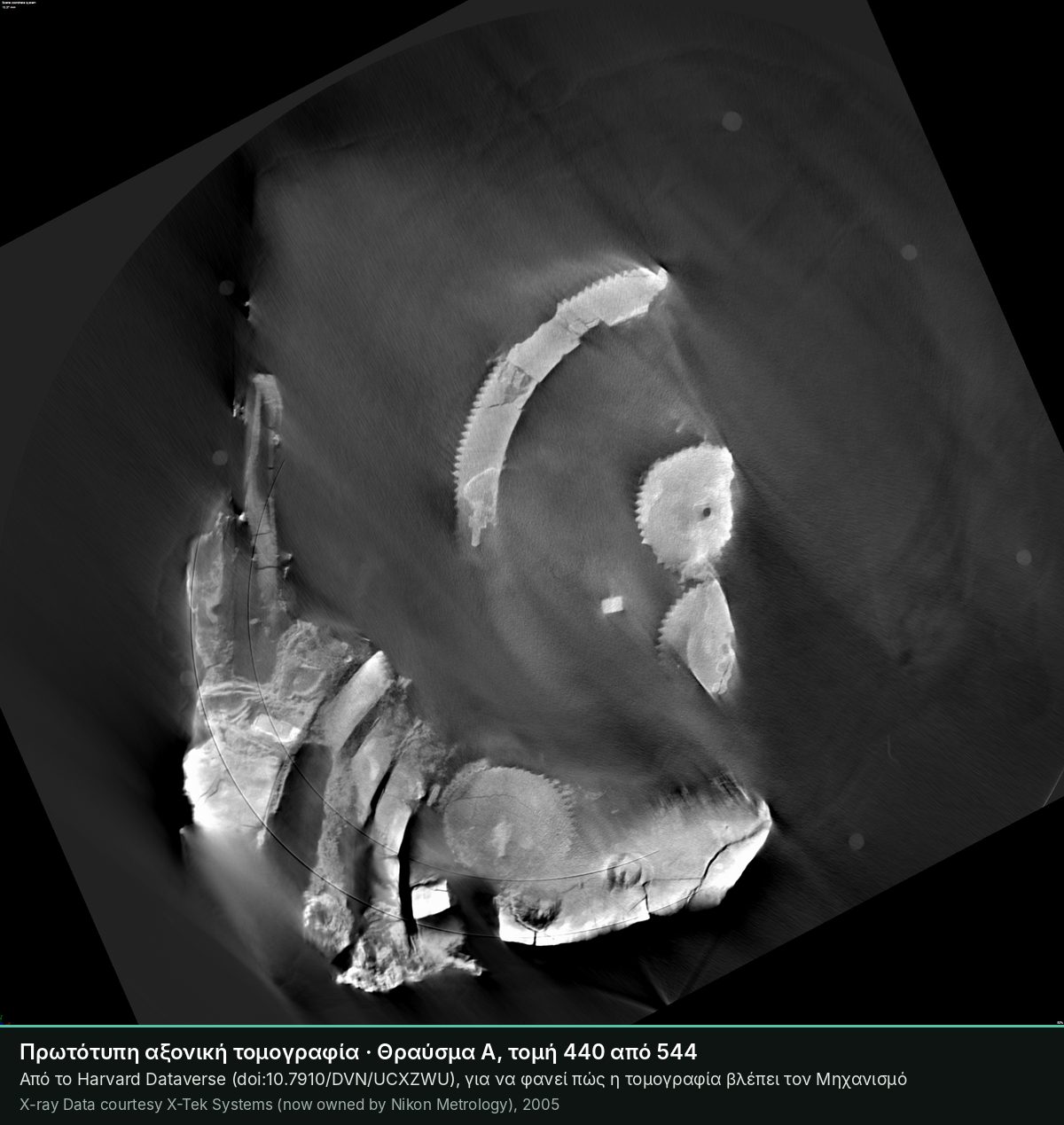

Προς τα πίσω: το οδοντωτό τόξο ενός μεγάλου τροχού και δύο μικρότεροι τροχοί δίπλα δίπλα.

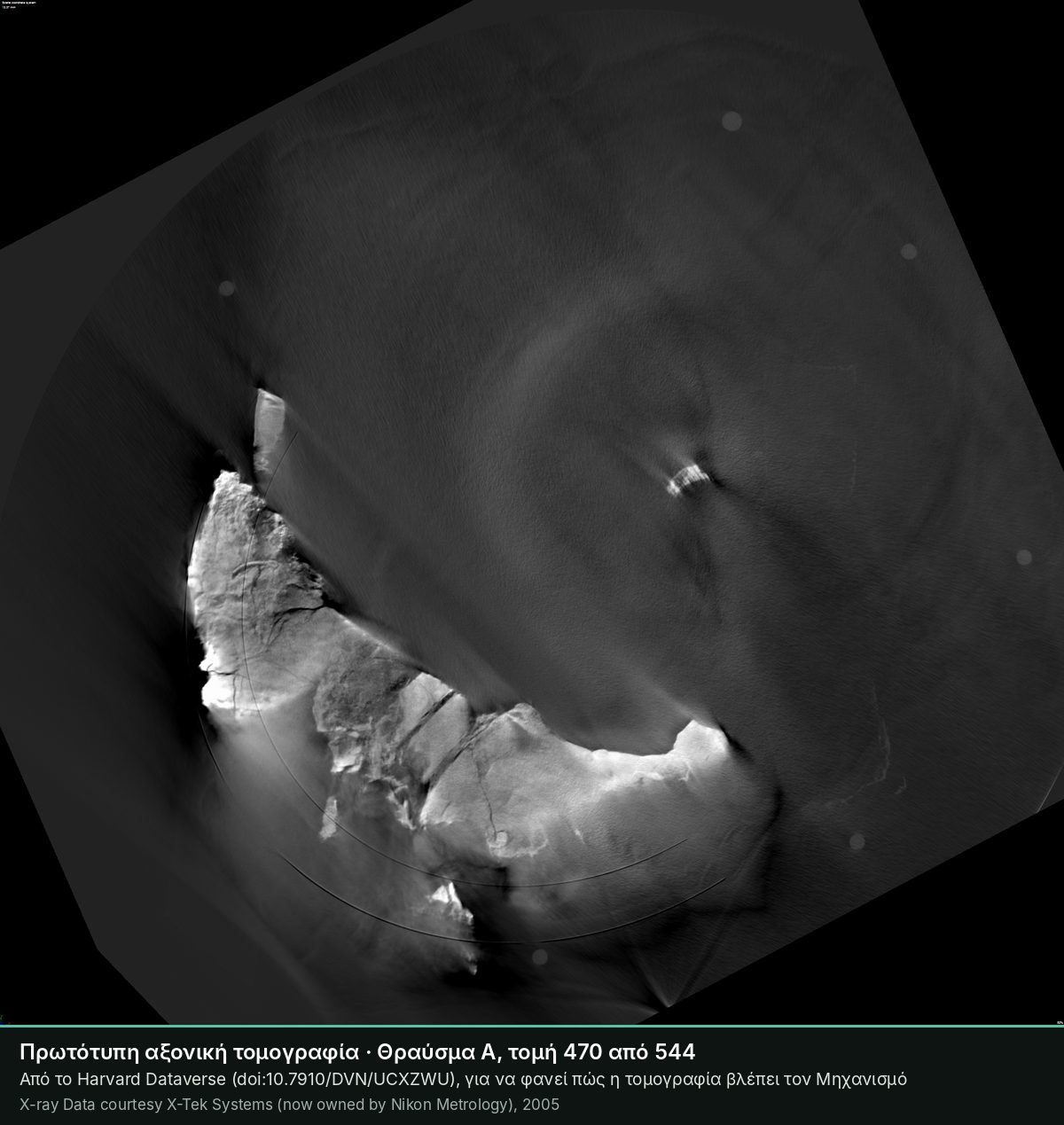

Η πίσω πλευρά του θραύσματος: μια επίπεδη πλάκα.
Μνεία
Δεδομένα: Antikythera Fragment A scan A6, Harvard Dataverse, doi:10.7910/DVN/UCXZWU (κατάθεση: Adam Gibson, UCL). X-ray Data courtesy X-Tek Systems (now owned by Nikon Metrology), 2005. Equipment loaned by X-Tek Systems Ltd (now owned by Nikon Metrology) was used to collect the data. Τα δεδομένα διανέμονται με άδεια Creative Commons Attribution (CC BY).
